Miért nem szivárognak a PE csövek?

A modern ipari és városi infrastruktúra építésben, legyen szó nagynyomású gázvezetékekről, települési vízellátó hálózatokról vagy speciális folyadékszállításról, a PE csőcsatlakozások minősége továbbra is rendkívül magas. A hagyományos mechanikus csatlakozások vagy az egyszerű melegen olvadó eljárások gyakran nem tudják teljesen kiküszöbölni a szivárgást a hosszú távú működés során, különösen bonyolult földalatti környezetben és környezeti ingadozásoknak kitéve. Ennek hátterében ez áll PE elektrofúziós csőbilincsek , kiváló "szivárgásmentes" elektrofúziós technológiájukkal a csőcsatlakozások forradalmi megoldásává váltak, fokozatosan új iparági szabványokat állítva fel.

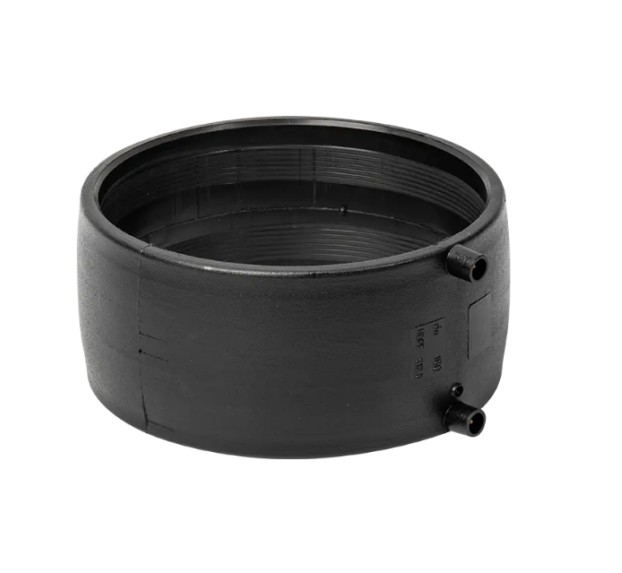

A PE elektrofúziós csőbilincs (polietilén elektrofúziós csatlakozó) egy kifejezetten polietilén (PE) csövek csatlakoztatására tervezett szerelvény. Legjellegzetesebb jellemzője a nagy ellenállású fűtőszál, amely pontosan a bilincs belső falába van ágyazva.

Alapvető funkciója

Alapvető funkciója, hogy az áram által generált magas hőmérsékletet felhasználva rögzítse a bilincset a csatlakoztatandó PE cső külső falához molekuláris szinten. Amikor egy speciális elektrofúziós hegesztőgépet alkalmaznak a bilincsre, a fűtőszál felmelegszik, és gyorsan összekapcsolja a PE anyagokat az érintkezési területen. E folyamat során a csatlakozón belüli PE molekuláris láncok összekapcsolódnak, diffúzión és keresztkötéseken mennek keresztül. Lehűlés és megszilárdulás után a kötés és a csőtest észrevehetetlen, teljesen homogén egésszé válik. Ez azt jelenti, hogy a kötés élettartama, szilárdsága és korrózióállósága pontosan megegyezik a cső anyagával, alapvetően kiküszöbölve az anyagkülönbségek vagy a tömítés elöregedése miatti csőszorulás és szivárgás veszélyét.

Az elektrofúziós technológia megbízhatósága a pontosan szabályozott működési elvből fakad, ami viszont számos jelentős alapvető előnnyel jár:

Működési elv

Az egész folyamat egy pontos ciklust követ. Először a telepítő alaposan megtisztítja és lekaparja a csőcsatlakozási területet (az oxidrétegig). Ezután egy csőbilincset helyeznek a csőbe, és a hegesztőgép beolvassa a bilincs vonalkódját. A hegesztőgép automatikusan felismeri és végrehajtja az előre beállított áramerősséget és paramétereket. Az áram által generált fűtőszál felmelegíti a csövet, hőt vezetve, és a PE anyag bizonyos nyomás alatt egyesül. Lehűlés után a molekulák egymáshoz igazodnak, végül rendkívül erős szakítószilárdságú PE csőkötést alkotnak.

Alapvető előnyei

• Rendkívül megbízható és feszes: Ezzel molekuláris szintű összeolvadást érünk el a csőszerelvény és a cső között, ami még a csőnél is erősebb csatlakozást eredményez, és teljesen kiküszöböli a tömítések, O-gyűrűk és egyéb alkatrészek öregedéséből és meghibásodásából eredő szivárgásokat.


• Szabványos és nyomon követhető építési műveletek: A modern elektrofúziós hegesztőgépek gyakran tartalmaznak adatnaplózási képességeket. Ez automatikusan szabályozza a feszültséget és az időt a hegesztési folyamat során, kiküszöbölve a hagyományos kézi működtetés során előforduló műtermékeket. Minden hegesztési paraméter, idő és eredmény rögzítésre kerül, biztosítva a projekt minőségének nyomon követhetőségét.


• Kiváló alkalmazkodóképesség bonyolult környezetekhez: A közelmúltban a forró olvadékos tompahegesztéshez, amely nagy csőigazítást igényel, és fokozott szél-, homok- és hőmérsékleti hatásoknak van kitéve, PE elektromos fúziós csőbilincsek rendkívül ellenállóak a külső környezettel szemben a telepítés során, így különösen alkalmasak összetett munkakörülményekre, például szűk, zsúfolt helyekre vagy csatornaásásokra.



A tényleges mérnöki alkalmazásokban a PE elektromos fúziós csőbilincsek pontos megoldást kínálnak a hagyományos csőszerelés számos kulcsfontosságú fájdalompontjára:

Az inkonzisztens minőség problémájának megoldása

A hagyományos módszerek az állandó dolgozói tapasztalattal, a beállítási pontossággal és a fűtési hőmérséklettel küzdenek. Az elektromos fúziós csőbilincsek automatikusan szabályozzák a hegesztési paramétereket, minimalizálva a kulcsfontosságú minőségi változókat, így biztosítva az állandó és rendkívül stabil csatlakozási minőséget.

A szűk helyeken végzett munka kihívásának megoldása

A hagyományos olvadékos tompahegesztő berendezések terjedelmesek, és megfelelő munkafelületet igényelnek. Az elektromos fúziós csőbilincsek és hegesztők rugalmas működést tesznek lehetővé, megkönnyítve a csőszerelést pincékben, alagutakban vagy meglévő tornyokban.

Oldja meg a csővezeték gyors és szeizmikus követelményeit

Az elektromos fúziós csatlakozással kialakított hézag jó rugalmassággal rendelkezik, amely hatékonyan képes felvenni az alapozás, hőmérséklet-változások vagy kisebb földrengések okozta mozgékonyságot, és jelentősen növeli a teljes csővezetékrendszer szeizmikus ellenállását és hosszú távú injektálását.

Bár maga az elektrofúziós technológia rendkívül megbízható, a tényleges működés során a csőbilincsek kis számú szivárgása gyakran az építési előírások figyelmen kívül hagyása miatt következik be.

Nem megfelelő csőfelület előkészítés

Ez a kapcsolat megszakadásának oka lehet. Ha a cső felületén lévő oxidréteget (a PE csövet az öregedéstől védő réteget) nem kaparják le alaposan egy erre a célra szolgáló kaparóval a csatlakoztatás előtt, vagy ha szennyeződés, olaj vagy földelőanyag marad a csatlakozási területen, ez elégtelen érintkezéshez és hideg hegesztéshez vezethet, ami szivárgást okozhat.

Az idő döntő

A hegesztés után a PE anyagnak némi időre van szüksége, hogy teljesen lehűljön és megszilárduljon, és visszanyerje teljes mechanikai szilárdságát. Ha a csövet idő előtt elmozdítják, vagy külső erőhatások érik a csatlakozást, vagy nyomáspróbákat végeznek ebben a végső hűtési időszakban (általában szigorúan előírva), a még képlékeny állapotban lévő kötés megsérülhet, ami rövidzárlatot eredményezhet.

Hegesztési paraméterek vagy tápegység működése

Nem kompatibilis hegesztési paraméterek használata (például helytelen hegesztési idő) vagy a csatlakozás kényszerítése rendkívül instabil tápfeszültséggel befolyásolhatja a fűtőszál pontos felfűtését és előmelegítését.

Ezért a "tisztítás" → kaparás → beállítás → hegesztés → "elégséges hűtés" szabványos eljárásának szigorú betartása kulcsfontosságú a sikeres PE elektromos fúziós csőbilincs csatlakoztatásához.

A csővezeték-javítás és -karbantartás során a technikusok gyakran felteszik a kérdést: Újra összeolvaszthatók-e a PE elektromos fúziós csőbilincsek?

Iparági előírások és műszaki szabványok adják a választ: szigorúan tilos.

A PE csőbilincseket azonnali, közvetett fúzióra tervezték. Az elkészült ízület újbóli összeillesztése a következő súlyos következményekkel járhat:

• Az anyag termikus igénybevétele és lebomlása: A PE anyag a kezdeti csatlakozási és hűtési folyamat során stabil szerkezetet alakított ki. Az újramelegítés helyi túlmelegedést okozhat, ami túlzott termikus feszültséget vagy a PE polimer szerkezetének romlását eredményezheti, ami az anyag teljesítményének romlásához és szilárdság helyreállításához vezethet a csatlakozási területen.


• Fűtési vezeték meghibásodása: A fűtővezetékeket pontos, egymenetes fűtésre tervezték. A fűtőszál újbóli feszültség alá helyezése a hő egyenetlen eloszlását, részleges kiégést vagy az egyenletes melegítés képtelenségét eredményezheti, ami teljesen megzavarhatja a hézag minőségét.



Ezért, ha bármilyen probléma merül fel a beépített PE elektrofúziós csőkötéssel kapcsolatban, a helyes javítási módszer az, ha levágja a teljes csatlakozást, és egy új PE elektrofúziós csőbilincs segítségével a cső egészséges helyén újracsatlakoztassa. Ez biztosítja a csőrendszer hosszú távú biztonságos és megbízható működését.

A polietilén (PE) csőcsatlakozási technológia területén a tompafúziós és a PE elektrofúziós csőbilincsek általános és széles körben elfogadott módszerek. Bár mindkettő állandó PE-csövek csatlakozását éri el, alapvetően különböznek az elveikben, az alkalmazásuk és a csatlakozási minőség-ellenőrzésben, ami meghatározza a mérnöki projektekben betöltött szerepüket.

1. A kapcsolódási elvek és formák különbségei

2. Építési környezeti és berendezési követelmények

A legnagyobb különbség az elektrofúzió és az elektrofúzió között az építkezésen való működési rugalmasságukban rejlik:

Az oldal korlátozásai: Az elektrofúziós csőbilincsek kompaktak, kevesebb beállítást igényelnek, így különösen alkalmasak precíz és szűk helyekre, a felszín alatti munkákra, vagy olyan összetett környezetekre, mint például csővezeték-javítások, ahol a nagy berendezések telepítése nehézkes.

Csőátmérő kompatibilitás: Az elektromos fúziós csőbilincsek jelentős előnyöket és egyenletes minőséget kínálnak a kis és közepes méretű csövek (pl. DN 20-tól DN 315-ig) csatlakoztatásához. A tompafúziós gépek alkalmasabbak nagy átmérőjű csövek fővezeték-építésére.

Működési összetettség: Az elektromos fúziós folyamat nagymértékben automatizált. A hegesztő megvizsgálja a csövek sorrendjét, és automatikusan vezérli a hegesztési paramétereket, jelentősen csökkentve a dolgozói tapasztalatra támaszkodást, és megkönnyítve a minőség szabványosítását és nyomon követését. A tompafúzió ezzel szemben rendkívül nagy pontosságot, fűtési hőmérséklet- és nyomásszabályozást igényel, és nagyobb mértékben támaszkodik a kezelői tapasztalatokra.

3. Költség-haszon kompromisszum

Bár az egyetlen csőbilincs anyagköltsége jellemzően fedezi a melegfúziós folyamat során felhasznált energiát és csőveszteséget, az általános hatásfok gyakran magasabb:

• Csökkentett szivárgási kockázat: Az elektromos fúziós csatlakozások nagyobb megbízhatóságot és szabványosítást kínálnak, ami rendkívül alacsony szivárgási arányt eredményez hosszú távú működés során, csökkentve a karbantartási és javítási költségeket a továbbfejlesztett változatoknál.


• Építési időt takarít meg: Az elektromos fúziós csatlakozási folyamat kompaktabb és hatékonyabb, különösen szántóföldi helyeken vagy nagy forgalmú területeken, ahol jelentős csőszerelési és útidő takarítható meg.



A hot-butt fúziós csövek előnyben részesítik a hatékonyságot és az anyagokat, és ideálisak nagy csőátmérőkhöz és költséghatékony építéshez. PE elektromos fúziós csőbilincsek másrészt nagy megbízhatóságot, összetett környezetekhez való alkalmazkodóképességet és nyomon követhető minőség-ellenőrzést kínálnak, így a városi csőhálózatok, gázrendszerek és magas színvonalú projektek kedvelt választása.

A PE elektromos technológiai rendszer előnye nem csak az egyenes csőbilincsek nagy megbízhatóságában rejlik, hanem a kiterjedt és átfogó idomválasztékában is, amely a fúziós csőrendszerekben szinte minden ívet, átmérőváltozást, elágazást és funkcionális követelményt képes kezelni.

1. Alapvető csatlakozási és irányváltó szerelvények

Elektromos egyenes csőbilincsek (csatlakozók): Az egyenes vonalú csőcsatlakozások alapja és a leggyakrabban használt idom, két azonos átmérőjű PE cső összekötésére szolgál.

Elektrofúziós könyökök: A csövek irányának megváltoztatására szolgál. Gyakori példák közé tartoznak a 90°-os és 45°-os elektromos fúziós könyökök, amelyeket a hidak vízszintes vagy függőleges hajlítására használnak.

Elektrofúziós pólók (egyenlő/csökkentő pólók): Csőelágazáshoz használják.

Egyenlő átmérőjű pólók: Három átmérőben kapható.

Csökkentő pólók: Különböző átmérőjű fővezetékekhez és tartótornyokhoz kapható, amelyek megfelelnek az áramlási vagy nyomáselosztási követelményeknek.

Elektrofúziós reduktorok: Különböző átmérőjű csövek összekötésére szolgál, sima, lépcsőzetes csatlakozásokat biztosítva.

Elektrofúziós végsapkák: A csőrendszerek tömítettségének biztosítása érdekében tömítésre vagy ideiglenes dugaszolásra használható.

2. Nyergek és speciális funkciójú csőszerelvények

A nyergek az elektrofúziós technológiában használt alaptermékek üzem közbeni csőnyitási, elágazási vagy sürgősségi javítási igények megoldására, demonstrálva az elektrofúzió óriási alkalmazási értékét:

Elektrofúziós víz-/gázág nyergek: Új leágazó cső létrehozására szolgál a fővezetékről anélkül, hogy megzavarná a fővezeték működését. Belső vágókéseket tartalmaznak, amelyek lehetővé teszik egy új cső nyitását egy szerszám segítségével hegesztés után.

Elektrofúziós Stop-Off nyergek: Az áramlás ideiglenes blokkolására vagy korlátozására szolgál a gáz- vagy folyadékvezetékek sürgősségi javításai során. Biztonsági eszközök túlnyomásos műveletekhez és vészhelyzeti javításokhoz.

Elektrofúziós átmeneti szerelvények: PE-csövek más anyagokhoz (például acélhoz, öntöttvashoz és rézhez) való csatlakoztatására szolgál. Ezeknek a szerelvényeknek általában elektrofúziós PE csatlakozója van az elején, és fém menetes vagy karimás csatlakozó a másik végén.

Elektrofúziós szelepek/elektrofúziós összekötő szelepek: Egyes csúcskategóriás szelepeket elektrofúziós csatlakozásokkal tervezték, amelyek lehetővé teszik, hogy közvetlenül a PE szelepekre szereljék őket elektrofúzióval, így biztosítva a szelep és a cső közötti szoros tömítést.

A PE elektrofúziós szerelvények ezen átfogó és speciális termékcsaládja lehetővé teszi a mérnökök számára, hogy olyan modern PE csőcsatlakozási rendszereket tervezzenek és telepítsenek, amelyek megfelelnek a különféle összetett működési feltételeknek és magas biztonsági előírásoknak.
