A PE excenter reduktor felépítése, elve és koncentrikus/excentrikus kiválasztási útmutatója

Két különböző átmérőjű cső csatlakoztatásakor elengedhetetlen a szerelvények csökkentése. A hagyományos koncentrikus kialakításoknak azonban vannak hátrányai bizonyos folyadékok kezelésekor és bizonyos működési körülmények között. Emiatt PE excenter szűkítők , egyedi szerkezeti kialakításukkal és kiváló teljesítményükkel a professzionális választássá váltak összetett folyadékproblémák megoldására.

1. Mi az a PE excenter szűkítő?

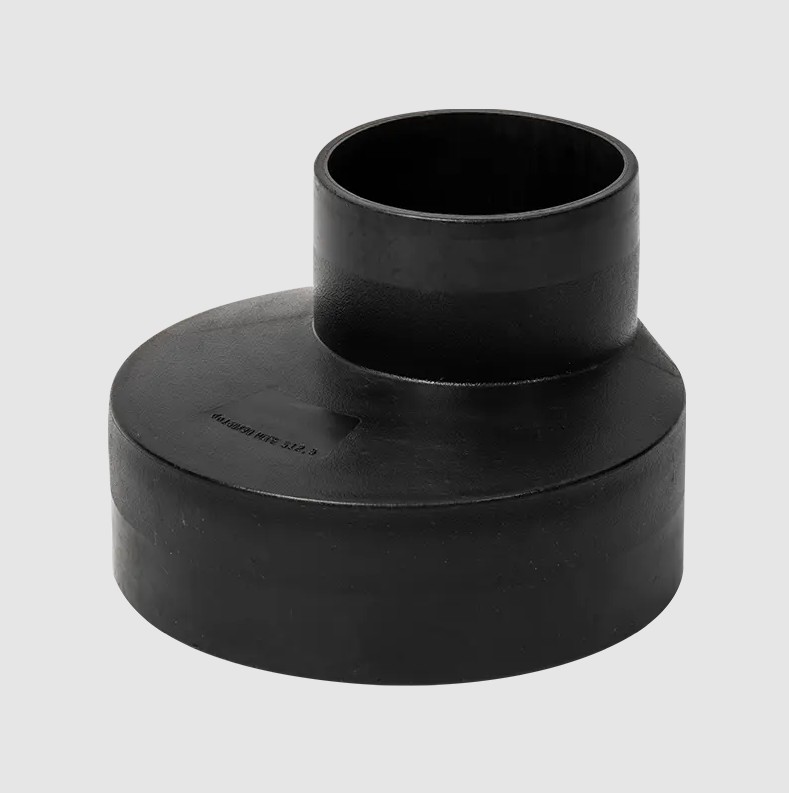

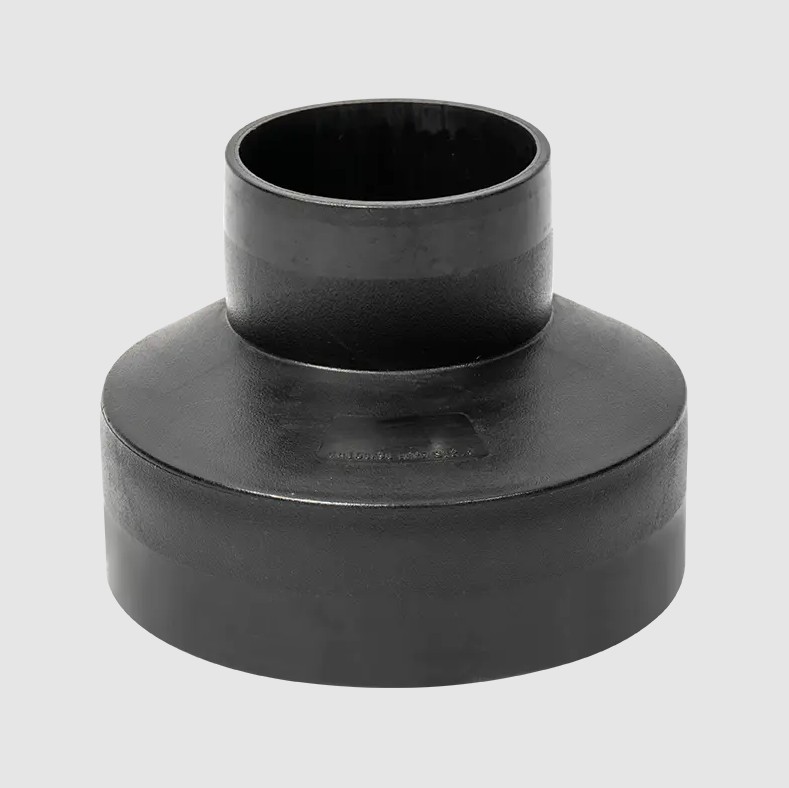

A PE excenter reduktor egy speciális idom, amellyel a csőátmérők közötti zökkenőmentes átmenet érhető el. Tartós polietilénből (PE) készült, kiváló korrózióállóságot, nagy szilárdságot, könnyű szerkezetet és kiváló vegyszerállóságot kínál, így széles körben alkalmazzák különféle területeken, beleértve a vízgazdálkodást, a gázgyártást és a vegyészetet.

A hagyományos koncentrikus reduktoroktól eltérően a két végének középvonalai a PE excenter reduktor —a nagyobb és kisebb átmérők — nem esnek egybe, hanem eltolódnak. Szerkezetileg aszimmetrikus elkeskenyedő átmenetet mutat, az egyik éle egyenes marad, míg a másik éle elvékonyodik. Ez az egyedülálló excenteres kialakítás az, amely kulcsfontosságú előnyt jelent a folyadékszabályozásban.

2. Mi az elv a PE excenter reduktor mögött?

A működési elve a PE excenter reduktor A folyadékdinamikai optimalizáláson alapul, hogy kiküszöböljön két fő mérnöki kihívást, amelyek a vízszintes csővezetékek átmérőjének változása során merülhetnek fel: a kavitációt és a szilárd anyagok ülepedését.

Vízszintes csővezetékekben a hagyományos koncentrikus szűkítők szerkezeti megszakadásokat okoznak a folyadék útjában felül vagy alul:

• A kavitáció kockázatának kiküszöbölése (vízszintes, lapos tetejű telepítés): Folyadékok szállítása során, ha a reduktor egyenes oldala a csővezeték tetején található (azaz lapos tetejű beépítés), ez a kialakítás megakadályozza a gáz felhalmozódását az átmeneti zónában, ahol az átmérő növekszik, megakadályozva a légzsákok vagy kavitáció kialakulását. A kavitáció a kavitáció, a vibráció és a szivattyútestek károsodásának fő oka. Ezért az excenteres reduktorok lapos tetejű felszerelése a szivattyú szívóvezetékeibe kulcsfontosságú a berendezések védelme szempontjából.


• A szilárd ülepedés megakadályozása (vízszintes, lapos aljú telepítés): Szilárd részecskéket tartalmazó folyadékok (például iszap, szennyvíz és érces zagy) szállításakor, ha a reduktor egyenes oldala a cső alján található (azaz lapos fenekű beépítés), akkor folyamatos és sima csőfenéket biztosít, kiküszöbölve a „holt zónákat”, ahol a folyadék lelassul vagy stagnál. Ez hatékonyan megakadályozza a szilárd részecskék leülepedését, felhalmozódását és agglomerálódását az átmérő változásánál, alapvetően csökkentve a csőelzáródások kockázatát.



3. Mikor kell használni a PE excentrikus reduktorokat?

Egyedülálló áramlásoptimalizálási képességeiknek köszönhetően PE excenter szűkítők elsősorban a következő kritikus alkalmazásokban használatosak, amelyek speciális követelményeket támasztanak a folyadékkörnyezetre vonatkozóan:

• Szivattyú bemenet védelme: Ez a leggyakoribb alkalmazási forgatókönyv. A szivattyúba való egyenletes és buborékmentes folyadékáramlás biztosítása érdekében a vízszintes szivattyúbemenethez csatlakoztatott összes szűkítőnek lapos tetejére szerelt PE excenteres szűkítőnek kell lennie.


• Szilárd anyagokat tartalmaz: Az olyan iparágakban, mint a vegyi feldolgozás, a bányászat és a szennyvízkezelés, a nagy mennyiségű lebegő szilárd anyagot, zagyot vagy nagy viszkozitású közeget szállító csővezetékeknek lapos fenekű telepítést kell alkalmazniuk, hogy megakadályozzák az ülepedést.


• Csőelvezetés és gravitációs áramlás: Ha a csővezeték kialakítása megköveteli a közeg teljes leeresztését, vagy ha a csővezeték a gravitációra támaszkodik a folyadékszállításhoz, egy lapos fenekű excenter szűkítő biztosítja a teljes vízelvezetést és megakadályozza a maradék folyadék felhalmozódását.


4. Mi a különbség a koncentrikus szűkítő és a PE excenter szűkítő között?

Bár mind a koncentrikus szűkítőket, mind a PE excenter szűkítőket használják a csövek átmérőjének csökkentésére, ezek szerkezetükben és funkciójukban alapvetően különböznek egymástól:

• Alapvető szerkezeti különbségek: A koncentrikus reduktorok tökéletesen szimmetrikus csonkok, a két végük középvonala egy vonalban van. A PE excenteres reduktorok viszont eltolt középvonallal rendelkeznek, és szerkezetileg aszimmetrikusak, egyik oldaluk egyenes.


• Különbségek az alkalmazandó működési feltételek között: A koncentrikus reduktorok olyan alkalmazásokra alkalmasak, ahol a folyadék tulajdonságai kevésbé kritikusak, vagy ahol a csőátmérő változás elsősorban függőleges irányban történik (például felszállók). A PE excentrikus reduktorok ezzel szemben a vízszintes csővezetékek speciális folyadékdinamikai kihívásainak kezelésére szolgálnak, és speciális megoldást jelentenek az ülepedési és kavitációs problémák kezelésére.


• Folyadékokra gyakorolt hatás: Vízszintes telepítés esetén a koncentrikus csövek tervezési hibái egyenetlen áramlási sebességhez vezethetnek, és a tetején olyan tereket hoznak létre, ahol gáz felhalmozódhat, vagy alul olyan területeket, ahol könnyen képződhet ülepedés, ami növeli a rendszer karbantartási gyakoriságát és az üzemeltetési kockázatokat.


  Funkciók összehasonlítása	Koncentrikus reduktor	PE excentrikus reduktor
  Középvonal	A két csővég középvonala egybeesik (koaxiális).	A két csővég középvonala eltolt (nem koaxiális).
  Alakzat	Szimmetrikus csonka alak.	Aszimmetrikus kúpos, egyik oldala lapos.
  Telepítési előnyök	Függőleges csőszereléshez vagy rövidtávú csőcsökkentéshez használható.	Vízszintes csövekbe is beépíthető az ülepedési és kavitációs problémák kiküszöbölésére.
  Fluid hatások	Könnyen kialakíthat légzsákokat felül (vízszintesen), vagy ülepedési területeket alul (vízszintesen).	Az öblítési kialakítás optimalizálja a folyadékeloszlást és csökkenti az áramlási ellenállást.
  Alkalmazható folyadékok	Tiszta gázokhoz vagy tiszta folyadékokhoz használható.	Alkalmas szilárd részecskéket tartalmazó folyadékokhoz, iszapokhoz vagy olyanokhoz, amelyek hajlamosak gázképződésre.

5. Milyen előnyei vannak a PE excenter szűkítőknek?

A PE excenter szűkítők kiválasztása nem csak a tervezési előírásoknak való megfelelésről szól; ez is egy hosszú távú befektetés a teljes csőrendszerbe. Az előnyök közé tartozik:

• A berendezés meghosszabbított élettartama: A kavitáció hatékony kiküszöbölésével a szivattyú szívónyílásánál a szivattyú járókerék és a belső kamra kavitációs károsodása jelentősen csökken, jelentősen meghosszabbítva a drága berendezések élettartamát.


• Csökkentett működési költségek: A szilárd részecskék leülepedésének és eltömődésének megakadályozásával csökken a csőöblítés, az iszaptalanítás és a karbantartási állásidő, ami javítja a rendszer hatékonyságát és megbízhatóságát.


• Magas folyadékátviteli hatékonyság: A sima átmenet kialakítása minimalizálja a folyadék turbulenciáját, csökkenti a nyomásveszteséget és biztosítja a sima folyadékátvitelt.


• Kiváló tartósság: A felhasznált PE anyag kiváló kopásállóságot és kémiai stabilitást biztosít, hosszú távú működést biztosít zord környezetben.



6. Mikor használjak PE excenter szűkítőt és mikor koncentrikus szűkítőt?

A kiválasztási döntésnek szigorúan követnie kell a folyadék jellemzőit és a cső beépítési irányát:

• A PE excenter szűkítő kiválasztása:
  • Vízszintes csövekben szilárd részecskéket, iszapokat vagy nagy viszkozitású folyadékokat tartalmazó folyadékok szállításakor elengedhetetlen a lapos aljú beépítés.


  • Vízszintes csöveknél a szivattyú vagy más, gázfelhalmozódásra érzékeny berendezés szívócsonkjához való csatlakozáskor elengedhetetlen a lapos tetejű telepítés.


• Koncentrikus reduktor kiválasztása:
  • Függőleges csövekben, legyen az áramlás felfelé vagy lefelé, a gravitáció hatása viszonylag egyenletes áramláseloszlást biztosít, így elegendő egy koncentrikus reduktor.


  • Vízszintes csövekben, tiszta, üledékmentes és gázveszélyes folyadékok (például bizonyos tiszta víz vagy levegő) szállításakor, és amikor a csőcserénél a nyomásveszteség nem aggodalomra ad okot, a PE excenteres reduktor a kompromisszumok nélküli szabvány.



Röviden, minden olyan vízszintes csőcserénél, amely folyadéktisztasággal, szivattyúvédelemmel és csőleeresztéssel jár, a PE excenter szűkítő a kompromisszumok nélküli szabvány.

7. Hogyan határozhatom meg a PE excenter szűkítő középvonalát?

A helyszíni telepítés során a PE excenter szűkítők megfelelő tájolásának biztosítása kulcsfontosságú a tervezési hibák elkerülése érdekében. Ez általában nem a geometriai középvonal kiszámításáról szól, hanem inkább a funkcionális pozicionálásról:

Elhelyezés elve: A funkció határozza meg az öblítést.

• Az ülepedés megelőzése: Ha a cél a szilárd részecskék leülepedésének megakadályozása, ügyeljen arra, hogy a szerelvény egyenes oldala a cső alján legyen. A beszerelés során használjon szerszámot, például szintezőt, hogy pontosan igazítsa a szűkítő alsó belső falait és az egyenes csőszakaszt.


• A légzsákok eltávolítása: Ha a cél a gáz felhalmozódásának megakadályozása a tetején, ügyeljen arra, hogy a szerelvény egyenes oldala a cső tetején legyen. Ez döntő fontosságú a szivattyú szívórendszeréhez való csatlakoztatáskor.



A megfelelő telepítés biztosítja, hogy a szerelvény teljes mértékben elláthassa áramlás-optimalizáló funkcióját, maximalizálva a teljes PE csőrendszer megbízhatóságát és tartósságát.

8. Milyen csatlakozási módok vannak a PE excenter reduktorokhoz?

A PE excenter reduktorok, mint a csőrendszer kulcsfontosságú elemei (a légzsebek megszüntetése és az ülepedés megakadályozása), megbízható, tartós csatlakozásokat igényelnek az előnyök teljes kihasználásához. A polietilén (PE) csőcsatlakozási technológia a modern csővezeték-technika középpontjában áll, és a csatlakozás minősége közvetlenül befolyásolja a teljes rendszer tömítését, nyomástartó képességét és élettartamát.

1. Hot-Melt Butt Fusion: Az első választás az erő és a gazdaságosság érdekében

A Hot-Melt Butt Fusion a PE csövek leggyakrabban használt és gazdaságos csatlakozási technológiája, különösen alkalmas nagy átmérőjű PE excenter reduktorokhoz. Ez a csatlakozási mód felmelegíti és nyomás alá helyezi a csőszerelvényeket és a csővégeket, aminek következtében megolvadnak és újra összeolvadnak, egyetlen, integrált kötést képezve, amelynek tulajdonságai megegyeznek az alapanyaggal.

2. Elektrofúzió: Ideális választás nagy megbízhatóságú és összetett környezetekhez

Az elektrofúzió egy elektrofúziós szerelvénybe (például excenteres reduktorba) beágyazott fűtőszálat használ a hő előállítására, megolvasztva az idom és a cső érintkezési felületét. A hűtés szoros kapcsolatot hoz létre.

3. Karimás csatlakozás: híd különböző anyagok és berendezések csatlakoztatásához

A karimás csatlakozás a szabványos módszer a PE excenter reduktorok fémcsövekhez, szelepekhez, szivattyúkhoz vagy egyéb nem PE-berendezésekhez történő csatlakoztatására. Ez a csatlakozás egy pár karimát, egy tömítést és egy csavarkészletet használ a mechanikus tömítés létrehozásához.
